鈦鋼復合板
2017-04-25 14:37:04

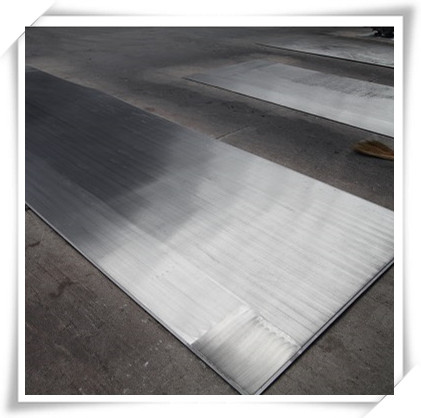

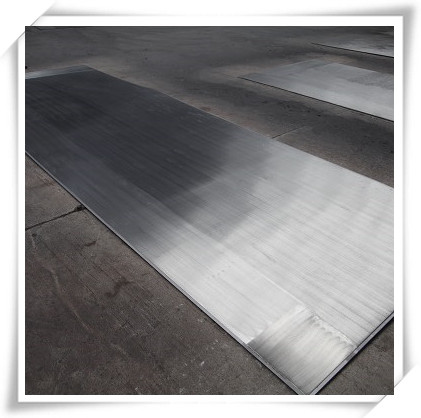

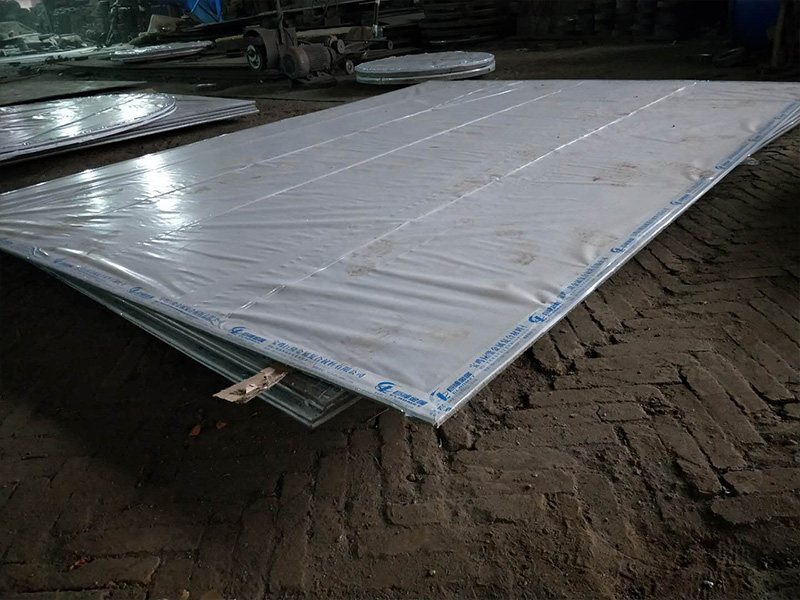

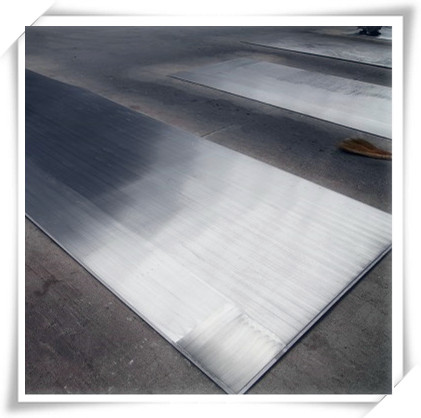

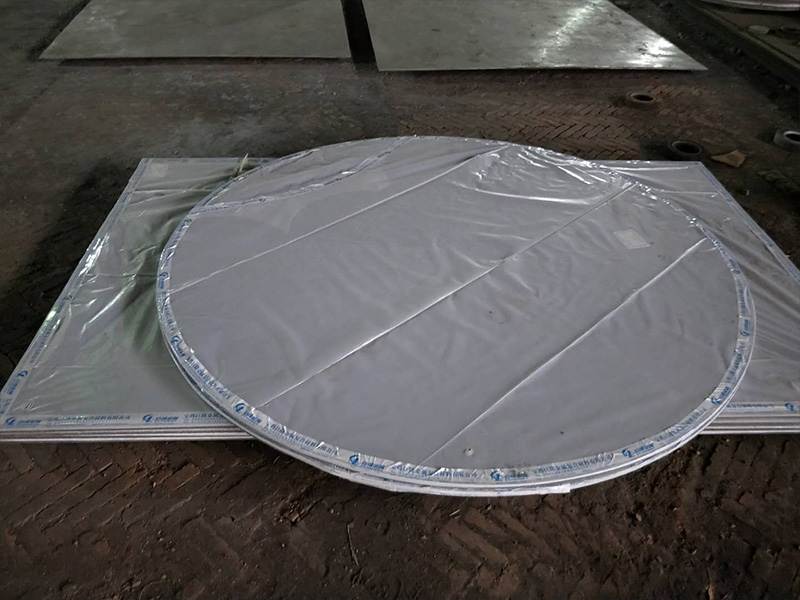

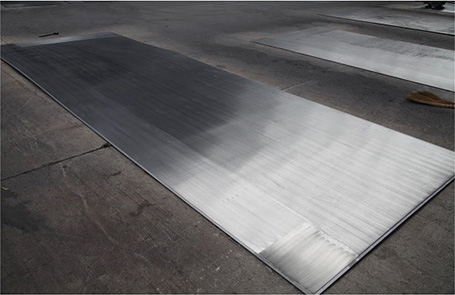

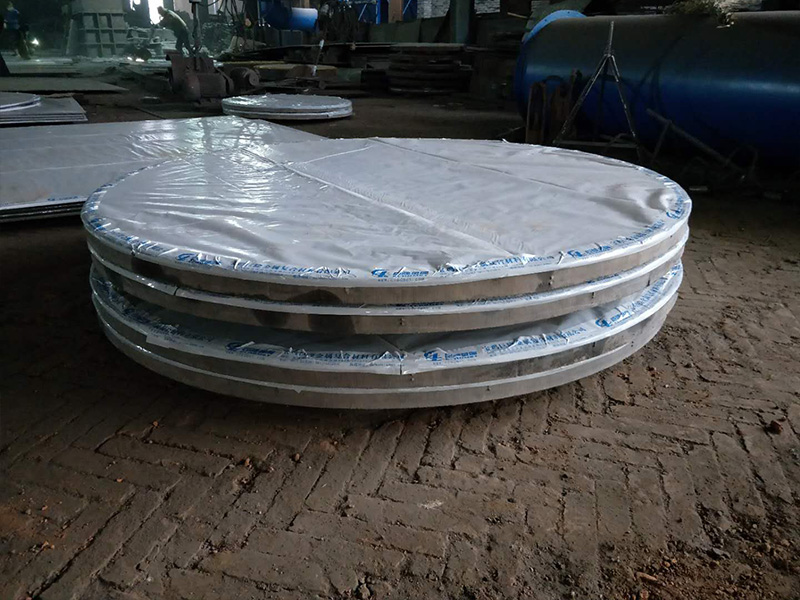

鈦鋼復合板
鈦鋼復合板
鈦鋼復合板
詳細介紹
詳細說明：
鈦合金復合板的防治措施
1、復合板缺陷1）堅持來料復驗制度，復合板的結合狀況應逐張檢驗。重點是過渡接頭、法蘭等。對鈦材不考慮強度的復合板，探傷要求周邊50mm寬的范圍內連續(xù)100%超聲波探傷，其余區(qū)域做200mm間距探傷。其余，100%探傷。
2）復合板塑性差時，要重新退火，應力，提高其性能，防止后續(xù)制作產生缺陷。
3）對卷筒、沖壓封頭等牽扯板需要彎曲操作時，當溫度低時，要火焰預熱彎曲部位，防止產生鼓泡或裂紋。
4）在刨破口、鉆管孔操作時，下料和鉆孔操作要盡量從鈦層向鋼層方向加工，防止將復合板撕開或形成裂紋
。2、焊接缺陷1
）焊接鈦層要用純度不低于99.99%的氬 氣做保護氣體。此外焊絲不允許有裂紋、夾層。
2）焊接前認真清理、處理工件焊接區(qū)。環(huán)境溫度低于5，應用火焰預熱基層鋼面
。3）對于鈦鋼復合板設備，鈦焊縫加工工藝為貼條加工，即將復合板邊部15mm范圍內鈦層去除，先焊接鋼材焊縫，再用50mm寬鈦板條將鋼焊縫完全覆蓋，進行鈦層的焊接，同時氬 氣保護。
4）對復合板表面微裂紋必須將缺陷清除干凈后再進行補焊。對于小裂紋可采用直接補焊法。5）對于制作以及成檢過程中發(fā)現(xiàn)的不貼合，若面積大必須更換材料，若面積小，可以采用補救，用不結合區(qū)用鈦鉚釘進行加固，鉚釘以少為宜。
產品名稱：復合板；
產品名稱：復合板；
陜公網安備 61030202000320號
